製品情報

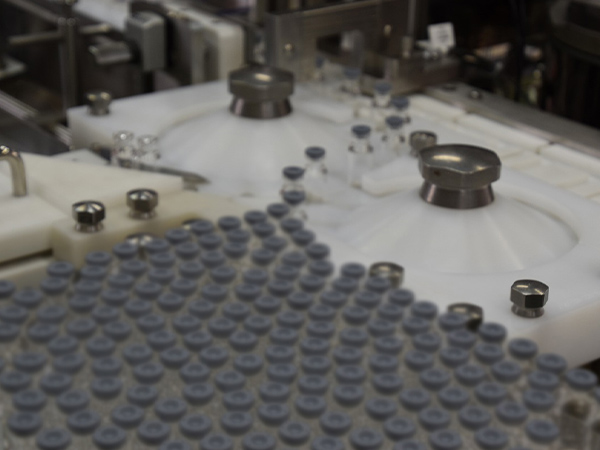

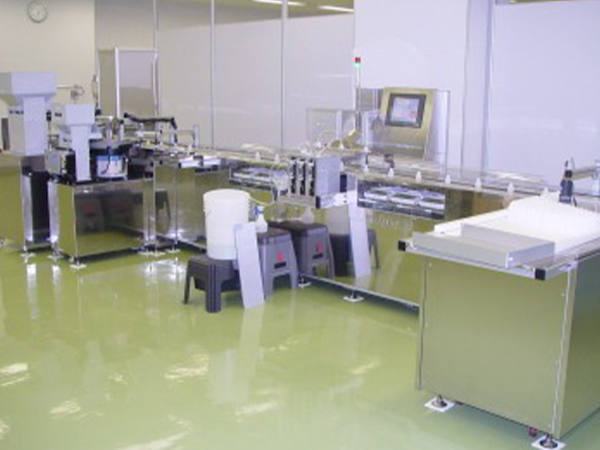

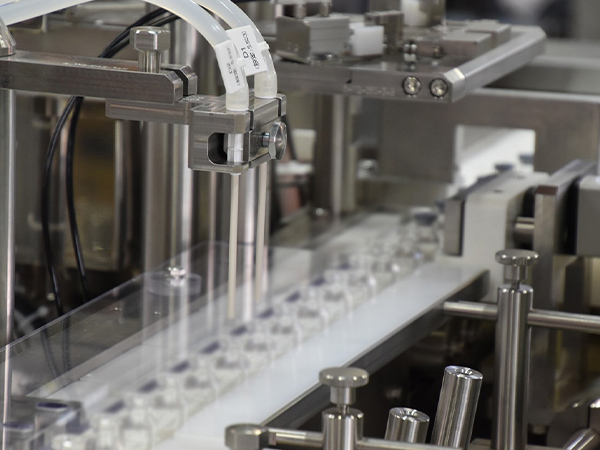

試薬充填計量閉栓ライン
特徴
本装置は、試薬や流体を計量充填し、ゴム打栓・キャップ締めを行う精密重点装置です。 この装置の一番の特徴は、±0.005gの液量を管理充填して。ゴム打栓・キャップ締めを行えることです。 また、キャップ閉めのトルク管理を1～15kgまで設定ができる為、小径のビンから大きい径のビンまで最適な締め付けを実現します。
| 適用バイアル | LΦ18mm ～ Φ35mm |
|---|---|
| 処理能力 | 1200本／時間～ |
| 充填誤差 | ±0.005g |
| キャップトルク設定範囲 | 1～15kg |
・装置外形：L6300mm X D2000mm X H1500mm
・電源：AC100V
・使用最低空気圧：0.5MPa
・最大消費電力：850W
・電源：AC100V
・使用最低空気圧：0.5MPa
・最大消費電力：850W

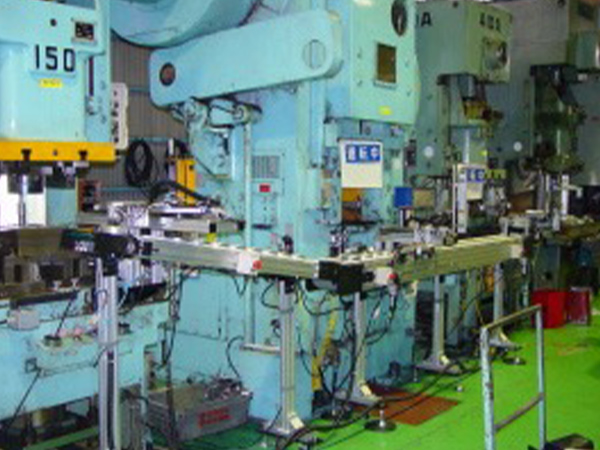

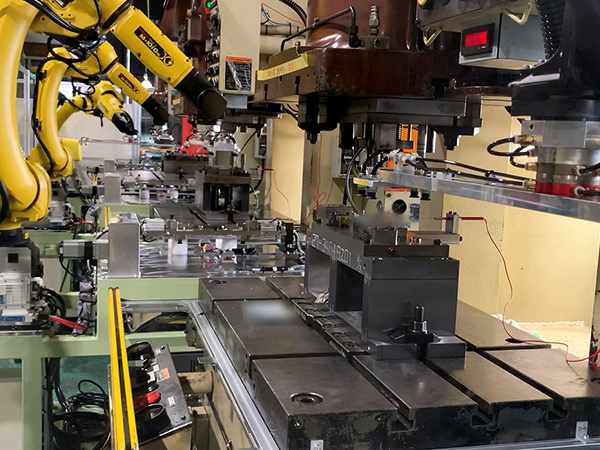

プレスワーク搬送装置
特徴
本装置は、プレスラインの自動供給搬送装置です。
この装置の一番の特徴は、手前に搬送コンベアを設けることで、門型プレスの搬送を可能にした。
この装置の一番の特徴は、手前に搬送コンベアを設けることで、門型プレスの搬送を可能にした。
プレス搬送ライン
・装置外形：W3600mm × H1200mm
・電源：AC200V
・最大消費電力：2kW
・電源：AC200V
・最大消費電力：2kW

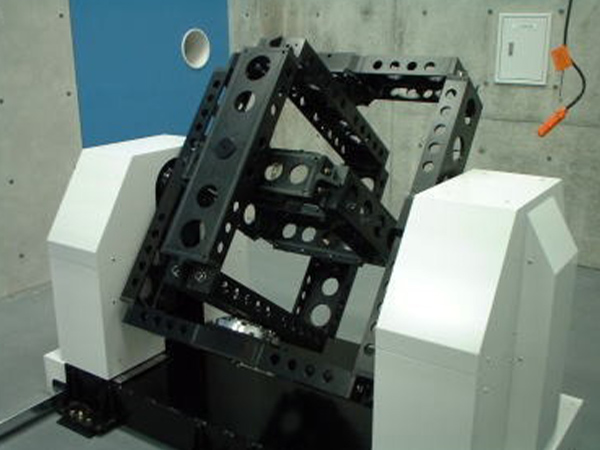

人工衛星姿勢制御実験装置
特徴
本装置は、宇宙空間における小型人工衛星の3軸姿勢制御を模擬するための姿勢制御実験装置です。コンソール卓あるいはコネクタを通じて送られた外部からの3軸制御信号にしたがって、3次元空間における人工衛星のあらゆる姿勢が制御できます。
装置の特徴は、小型軽量化のため外枠を地面に固定する機構を採用したことです（従来のこの種の装置では、一番外側の枠が地面に対して垂直に回転する軸を持つ機構がほとんどです）。したがって、本装置では計算機を使った座標変換アルゴリズムによって、従来の装置と同様の姿勢制御実験を行うことができます。
| 3軸 | 最大角速度 | 適用バイアル |
|---|---|---|
| X (ロール) 軸 | 6.3rad/sec | 19rad/sec2 |
| Y (ピッチ) 軸 | 6.3rad/sec | 31rad/sec2 |
| Z (ピッチ) 軸 | 6.3rad/sec | 63rad/sec2 |
・装置外形：1154 mm × 1915 mm × 1454 mm
・許容負荷重量：50kg
・回転ステージ重量：170kg
・最大消費電力：12kW

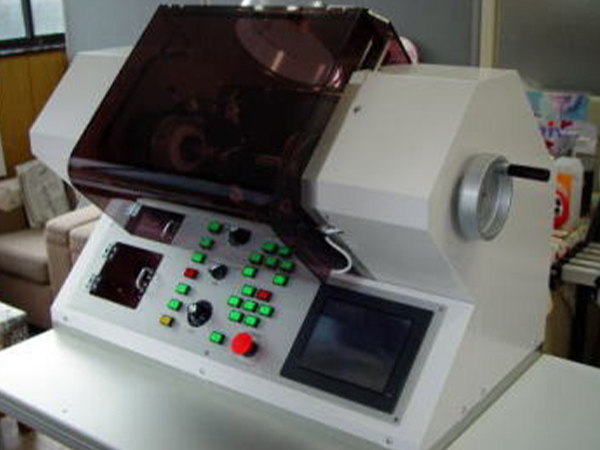

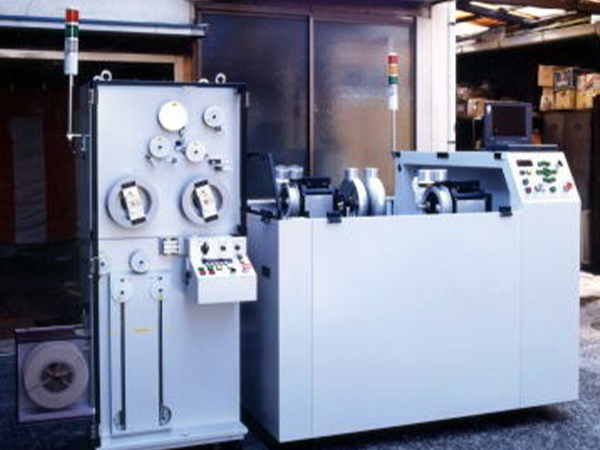

FOG巻線機（多極自由巻）（光ファイバージャイロ）
特徴
本装置は、FOG (ファイバー・オプティカル・ジャイロ）のコイル巻線機です。専用ボビンに巻取る予備巻線機と製品コイルに巻きつける本巻線機とで構成しております。
この装置の一番の特徴は、4極巻、2極巻、単極巻、さらに、それぞれを組み合せた巻線が可能です。また、オプションで巻線部の拡大監視カメラが搭載可能です。
この装置の一番の特徴は、4極巻、2極巻、単極巻、さらに、それぞれを組み合せた巻線が可能です。また、オプションで巻線部の拡大監視カメラが搭載可能です。
| 主軸巻取り速度 | 0～120rpm |
|---|---|
| 主軸トラバース | 0～5mm／回転 |
| 設定張力 | 15～100g |
| 最大巻取りボビン | D160mm X W40mm |
本巻線機
・装置外形：W1580 mm × D1320 mm × H1320 mm
・電源：AC100V
・最低使用空気圧：0.5 MPa
・最大消費電力：3kW
予備巻線機
・装置外形：W960 mm × D640 mm × H1630 mm
・電源：AC100V
・最大消費電力：2kW

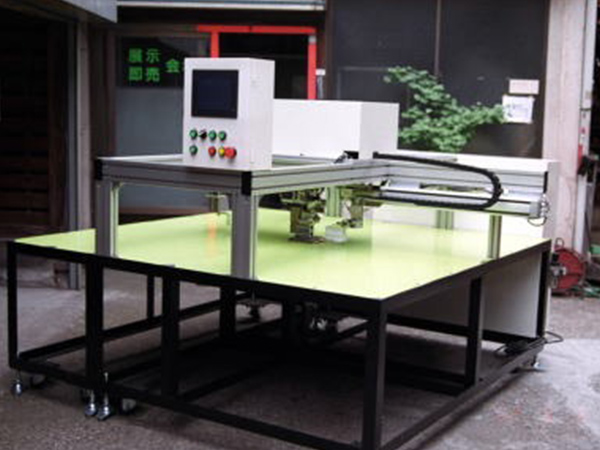

FOG巻線機（4極巻専用）（光ファイバージャイロ）
特徴
本装置は、FOG (ファイバー・オプティカル・ジャイロ）のコイル巻線機です。
この装置の一番の特徴は、機能を限定し4極巻専用とすることで、量産に対応する機種となっております。また、極微小のテンション調整が可能で製品の安定化を実現しました。
| 主軸巻取り速度 | 0～180rpm |
|---|---|
| 主軸トラバース | 0～2mm／回転 |
| 設定張力 | 15～150g |
| 最大巻取りボビン | D80mm X W35mm |
・装置外形：W11100 mm × D700 mm × H1200 mm
・電源：AC100V
・最大消費電力：3kW
フィンパイプベンダー装置（熱交換器用フィンパイプ）
特徴
本装置は、熱交換器用の放熱フィン付きパイプをプログラムした形状に曲げ加工を行う装置です。
この装置の一番の特徴は、曲げ方向、長さをプログラムすることにより同時に2本のパイプの曲げ加工を全自動にて行えます。
また、最小曲げ半径もR4.5と小さく省スペースに高密度で使用できる熱交換器を製作可能です。
| 曲げ角 | 0度～180度 |
|---|---|
| ステップタクト | 7sec／step |
| 設定曲げ長さ | 70～1000mm |
| 最大プログラムステップ | 25ステップ |
・装置外形：W1900 mm × D1900 mm × H1350 mm
・電源：AC100V
・使用最低空気圧：0.5 MPa
・最大消費電力：3kW
その他製品
光ファイバーケーブル 結束強度試験
光ファイバージャイロ 方位試験機
解析装置ローディング 機構部
H2A ロケットタービン マニホールド研磨装置
